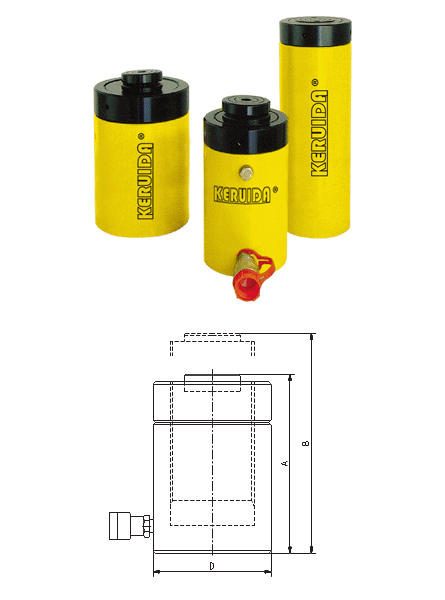

CLL系列單作用自鎖式千斤頂
型號說明：
單作用自鎖式液壓千斤頂是螺母自鎖單作用負載回程的千斤頂。
型號：CLL系列
承載能力：50-1000 Ton
行程：50-300mm
最大工作壓力：70MPa（700Bar）
服務熱線：400-800-7282
產品特性：
◆單作用，負載回程
◆螺母自鎖使負載更安全
◆可承受的偏載荷達千斤頂額承載能力的5%
◆溢流孔兼有限制行程的功能
◆可替換的硬質溝槽鞍座為標準配置
◆所有型號均含有快換接頭與防塵帽
|
液壓缸
承載能力 Ton（Kn） |
行程
(mm) |
型號
|
液壓
有效面積 （cm2） |
液壓油
容積 （cm3） |
本體高度
A （mm） |
伸展高度
B （mm） |
外徑
D （mm） |
重量
（kg） |
|
50
（496） |
50
|
CLL50-50
|
71.3
|
356.5
|
164
|
214
|
125
|
16
|
|
100
|
CLL50-100
|
71.3
|
713
|
216
|
314
|
125
|
21
|
|
|
150
|
CLL50-150
|
71.3
|
1069.5
|
264
|
414
|
125
|
26
|
|
|
200
|
CLL50-200
|
71.3
|
1426
|
314
|
514
|
125
|
31
|
|
|
250
|
CLL50-250
|
71.3
|
1782.5
|
364
|
614
|
125
|
36
|
|
|
300
|
CLL50-300
|
71.3
|
2139
|
414
|
714
|
125
|
41
|
|
|
100
(929) |
50
|
CLL100-50
|
133.3
|
666.5
|
187
|
237
|
165
|
31
|
|
100
|
CLL100-100
|
133.3
|
1333
|
237
|
337
|
165
|
39
|
|
|
150
|
CLL100-150
|
133.3
|
1999.5
|
287
|
437
|
165
|
48
|
|
|
200
|
CLL100-200
|
133.3
|
2666
|
337
|
537
|
165
|
57
|
|
|
250
|
CLL100-250
|
133.3
|
3332.2
|
387
|
637
|
165
|
65
|
|
|
300
|
CLL100-300
|
133.3
|
3999
|
437
|
737
|
165
|
74
|
|
|
150
(1390) |
50
|
CLL150-50
|
198.0
|
990
|
209
|
259
|
205
|
53
|
|
100
|
CLL150-100
|
198.0
|
1980
|
259
|
359
|
205
|
66
|
|
|
150
|
CLL150-150
|
198.0
|
2970
|
309
|
459
|
205
|
78
|
|
|
200
|
CLL150-200
|
198.0
|
3960
|
359
|
559
|
205
|
92
|
|
|
250
|
CLL150-250
|
198.0
|
4950
|
409
|
659
|
205
|
105
|
|
|
300
|
CLL150-300
|
198.0
|
5940
|
459
|
759
|
205
|
118
|
|
|
200
（1859） |
50
|
CLL200-50
|
266.5
|
1332.5
|
243
|
293
|
235
|
83
|
|
150
|
CLL200-150
|
266.5
|
3997.5
|
343
|
493
|
235
|
118
|
|
|
250
|
CLL200-250
|
266.5
|
6662.5
|
443
|
693
|
235
|
153
|
|
|
250
（2562） |
50
|
CLL250-50
|
366.4
|
1832
|
249
|
299
|
275
|
116
|
|
150
|
CLL250-150
|
366.4
|
5496
|
349
|
499
|
275
|
163
|
|
|
250
|
CLL250-250
|
366.4
|
9160
|
449
|
699
|
275
|
210
|
|
|
300
（3193） |
50
|
CLL300-50
|
457.0
|
2285
|
295
|
345
|
310
|
173
|
|
150
|
CLL300-150
|
457.0
|
6855
|
395
|
548
|
310
|
233
|
|
|
250
|
CLL300-250
|
457.0
|
11425
|
495
|
745
|
310
|
293
|
|
|
400
（3919） |
50
|
CLL400-50
|
559.0
|
2795
|
335
|
385
|
350
|
251
|
|
150
|
CLL400-150
|
559.0
|
8385
|
435
|
585
|
350
|
327
|
|
|
250
|
CLL400-250
|
559.0
|
13975
|
535
|
785
|
350
|
403
|
|
|
500
（5022） |
50
|
CLL500-50
|
730.0
|
3650
|
375
|
425
|
400
|
367
|
|
150
|
CLL500-150
|
730.0
|
10950
|
475
|
625
|
400
|
467
|
|
|
250
|
CLL500-250
|
730.0
|
18250
|
575
|
825
|
400
|
568
|
|
|
600
（5983） |
50
|
CLL600-50
|
857.0
|
4285
|
395
|
445
|
430
|
447
|
|
150
|
CLL600-150
|
857.0
|
12855
|
495
|
645
|
430
|
563
|
|
|
250
|
CLL600-250
|
857.0
|
21425
|
595
|
845
|
430
|
680
|
|
|
800
（8238） |
50
|
CLL800-50
|
1179.0
|
5895
|
455
|
505
|
505
|
711
|
|
150
|
CLL800-150
|
1179.0
|
17685
|
555
|
705
|
505
|
871
|
|
|
250
|
CLL800-250
|
1179.0
|
29475
|
655
|
905
|
505
|
1031
|
|
|
1000
（10260） |
50
|
CLL1000-50
|
1465.0
|
7325
|
495
|
545
|
560
|
951
|
|
150
|
CLL1000-150
|
1465.0
|
21975
|
595
|
745
|
560
|
1143
|
|
|
250
|
CLL1000-250
|
1465.0
|
36625
|
695
|
945
|
560
|
1335
|
